Unità di formatura del fondo quadro della shopping bag | Navona Base

Questa macchina è una unità per il fondo quadro della shopping bag (sistema brevettato®): inserisce il cartoncino di rinforzo e, in ultimo, chiudere il fondo quadro.

Per maggiori informazioni, vai alla pagina Contattaci o visita il nostro canale YouTube.

Unità per il fondo quadro della shopping bag-1

Processo lavorativo:

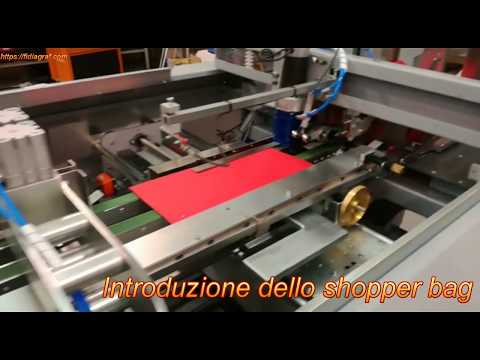

  1. Introduzione dello shopper bag
  2. Messsa a registro prima di effettuare le operazioni
  3. Punzonatura dei fori delle maniglie
  4. Pre rottura della fibra del fondo. Dall’alto verso il basso.
  5. Pre rottura della fibra del fondo. Dal basso verso l’alto.

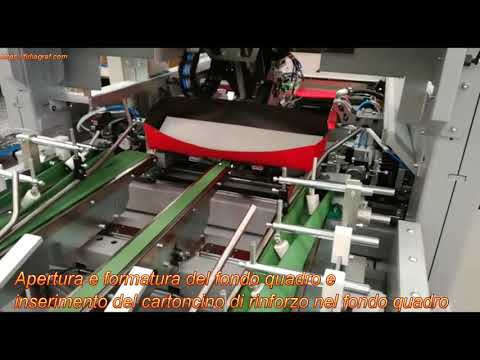

  6. Apertura e formatura del fondo (sistema brevettato)
  7. Inserimento del cartoncino di rinforzo del fondo (optional)

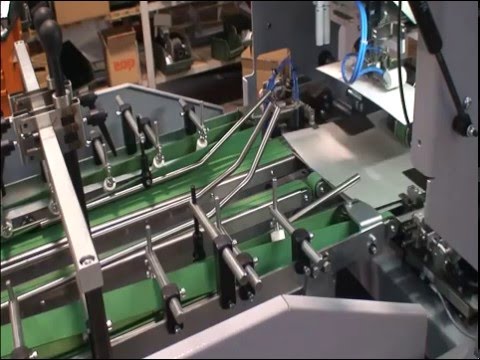

  8. Piegatura ad imbuto delle alette laterali

Lavorazioni possibili

Con la Navona Base possiamo realizzare:

  • l’apertura e la formazione del fondo della shopping bag
  • l’inserimento del cartoncino di rinforzo e la chiusura dei lembi laterali
Unità per il fondo quadro della shopping bag-2

Processo lavorativo:

  1. Introduzione dello shopper bag
  2. Messsa a registro prima di effettuare le operazioni
  3. Punzonatura dei fori delle maniglie
  4. Pre rottura della fibra del fondo. Dall’alto verso il basso.
  5. Pre rottura della fibra del fondo. Dal basso verso l’alto.
  6. Apertura e formatura del fondo (sistema brevettato)
  7. Inserimento del cartoncino di rinforzo del fondo (optional)
  8. Piegatura ad imbuto delle alette laterali

Specifiche

Principali dati tecnici

  • Formato tubo massimo: 500 x 540 mm (con soffietti massimi 7 + 7 cm)
  • Formato tubo minimo: 170 x 225 mm (con soffietti minimi 3 + 3 cm)
  • Capacità di carico dell’alimentatore: 200 mm

Cartoncini di rinforzo:

  • Grammatura: da 200 a 500 gr

Macchina composta da:

  • Alimentatore del tubo con sistema direzionale e lancio del sacchetto
  • Apertura del fondo e formatura del medesimo (sistema brevettato) con inseritore automatico per posizionare il cartoncino di rinforzo
  • Unità di piegatura dei lembi laterali per chiudere le alette del sacchetto
  • Raccoglitore
